jeudi 22 janvier 2015

Ludres - Option 75 - Constructions modulaires S.I.R.H. - Prouvé

Ludres - Constructions modulaires S.I.R.H.
Concepteurs: Claude Prouvé, Jean Prouvé
S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)
Architecte assistant: Sandor Majercsik
Construction: 1972 - 1974

Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974

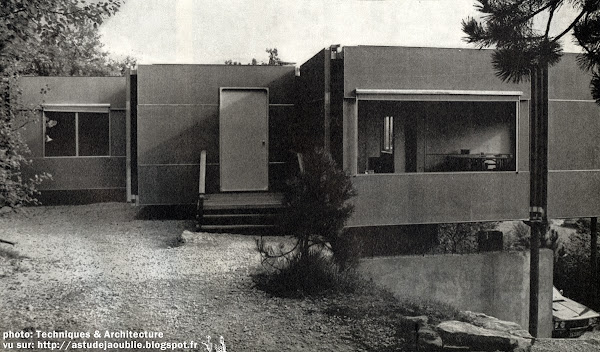

Ludres - "Option 75" - Logement prototype de 144 m2
Construction: 1972



Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974



Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974

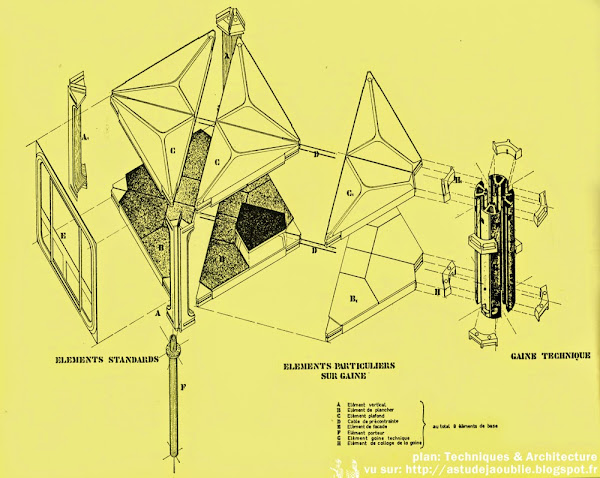

Vue axonométrique des éléments de base de la cellule.


Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974



Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974



Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974

Constructions Modulaires S.I.R.H.
Techniques & Architecture - Mai - Juin 1973


  L'analyse prospective et détaillée des fonctions et de la qualité auxquelles devait répondre le logement dans un proche avenir, l'analyse des processus et techniques d'industrialisation adoptés dans d'autres domaines que celui du bâtiment, l'analyse serrée des prix permettant de déboucher sur un marché potentiel étendu, ont permis à la société S.I.R.H. (Société Industrielle de Recherche et de Réalisation de l'Habitat), basée sur les techniques de Jean Prouvé, de choisir, de préférence à tout autre système, un procédé modulaire de construction légère. Choix a posteriori et non a priori.
Les conclusions de ces différentes analyses ont démontré que seule la construction légère permettait d'aboutir — par la fabrication en très grande série des éléments constitutifs et volumes habitables totalement terminés en usine — à une véritable industrialisation.



Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974



Les volumes habitables devraient en particulier être aussi grands que possible, permettre tous les types de logements souhaitables, être d'un raccordement extrêmement rapide entre eux et supprimer toute intervention de second oeuvre après montage, permettre la plus grande diversification et malléabilité.
A la suite des recherches entreprises, la S.I.R.H. a pu réaliser des éléments modulaires permettant la constitution de volumes habitables de 3,80 m, 5,30 ou 7,60 m de côté et 2,50 m sous plafond.
La juxtaposition horizontale ou verticale de ces volumes absolument standardisés, quelle que soit leur situation ou leur utilisation permet la réalisation de toutes les formes d'habitat : individuel, semi-collectif ou collectif ; principal ou secondaire ; urbain ou rural.
Les dimensions des volumes indiquées ci-dessus (3,80 m, 5,30 m ou 7,60 m) libres de tout point intermédiaire donnent en outre, la possibilité d'envisager la réalisation de bureaux, bâtiments scolaires, petits commerces, etc.
Le module de base est constitué par l'assemblage de coques autoportantes : horizontales triangulaires et verticales.
Ces coques sont réalisées par injection in situ de mousses isolantes entre les nervures porteuses sur lesquelles sont sertis la toiture en tôle d'aluminium et des bacs d'acier galvanisé (à l'intérieur).
Les modules ainsi constitués forment, par leur juxtaposition horizontale, des couches autostables dont le contreventement est assuré par des tours de circulation verticale.
S'ajoutent aux coques indiquées ci-dessus : des éléments de façades avec toutes les variantes possibles, des poteaux de structure extérieure reprenant les charges dues aux couches superposées, la gaine technique située au centre d'un carré de 5,30 m ou 7,60 m.



Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974




La distribution intérieure des pièces est assurée par des panneaux de cloisons multiples et modifiables avec couvre-joints.

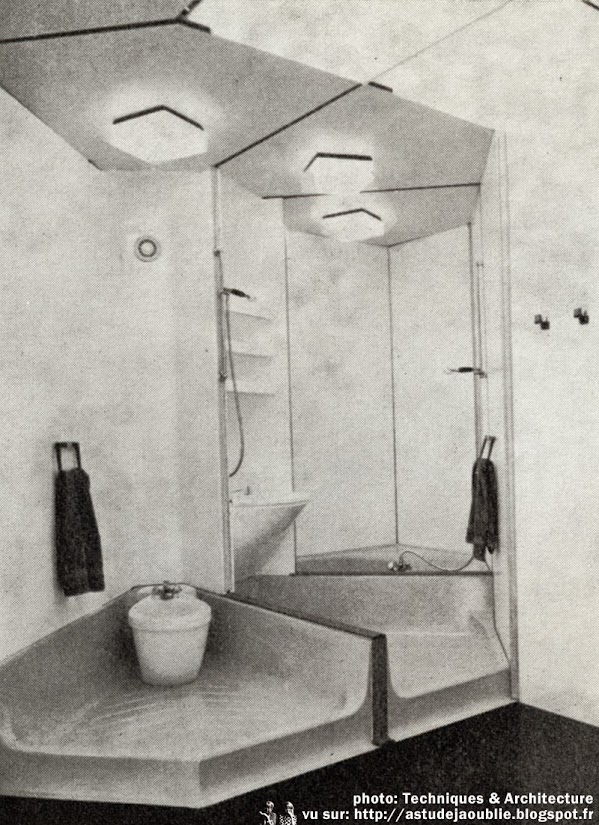

L'équipement sanitaire comporte des sols étanches dans les zones humides. La cuisine est prévue livrée entièrement équipée (appareils et rangements). Le chauffage électrique intégré est assuré par des convecteurs.
La souplesse du procédé permet son adaptation à toutes les formes d'urbanisme et à la majorité des sites (jusqu'à 40 % de pente). Il est en particulier possible de réaliser une architecture libre et évolutive voire, déplaçable. En outre, et au niveau de chaque logement, seules des conventions familiales (mode de vie, moyens financiers) ou de bon voisinage décident de la forme, de la dimension et de la distribution intérieure libre et personnalisable.
En conclusion l'aboutissement des recherches de la S.I.R.H. repose sur une démarche industrielle spécifique tenant compte de la liste des fonctions à remplir, du choix des techniques à mettre en oeuvre, du prix auquel il faut aboutir, pour proposer un logement de haute qualité au plus grand nombre.
Le souci architectural nécessaire à toute dé-marche tendant à la réalisation du « cadre de vie » intervient par l'intégration des concepteurs dans le processus d'élaboration non plus sous la forme d'une « idée » a priori mais par la traduction des données techniques, commeriales, etc., énoncées ci-dessus.

S.I.R.H.




Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974

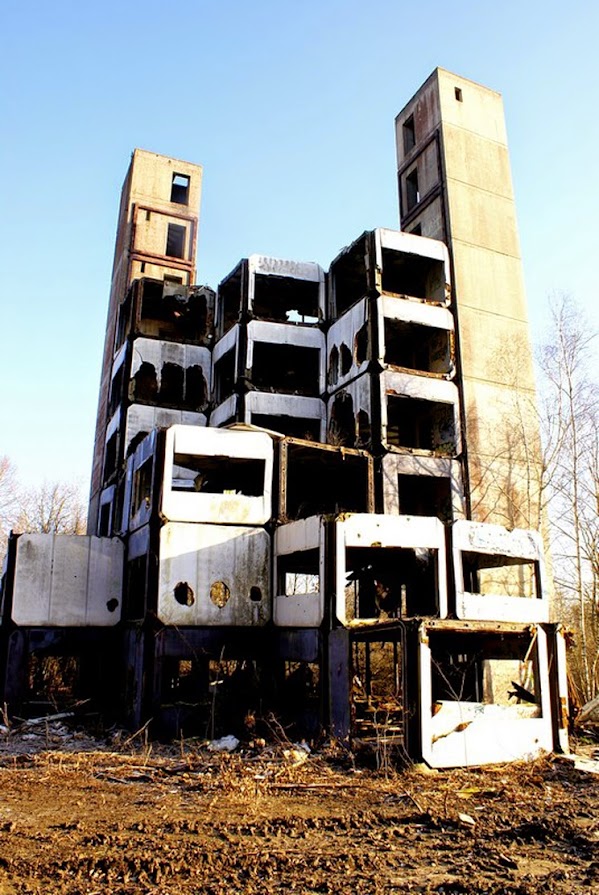

Ludres - Immeuble expérimental
Construction: 1973 - 1974
Abandonné l'année de sa construction (faillite de la société SIRH)
Destruction: 2012



Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974

photo:  Dadu Jones (http://www.enattendantmieux.org/lorraine/)



Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974

photo:  Dadu Jones (http://www.enattendantmieux.org/lorraine/)



Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974

photo:  Dadu Jones (http://www.enattendantmieux.org/lorraine/)



Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974

photo:  Dadu Jones (http://www.enattendantmieux.org/lorraine/)



Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974

Destruction: 2012
photo: Mysterons54 (https://www.flickr.com/photos/elysium54/)



Ludres - Constructions modulaires S.I.R.H.  Concepteurs: Henri Prouvé, Jean Prouvé  S.I.R.H. (Société Industrielle de Recherche et de Réalisation dans l’Habitat)  Architecte: Sandor Majercsik  Construction: 1972 - 1974

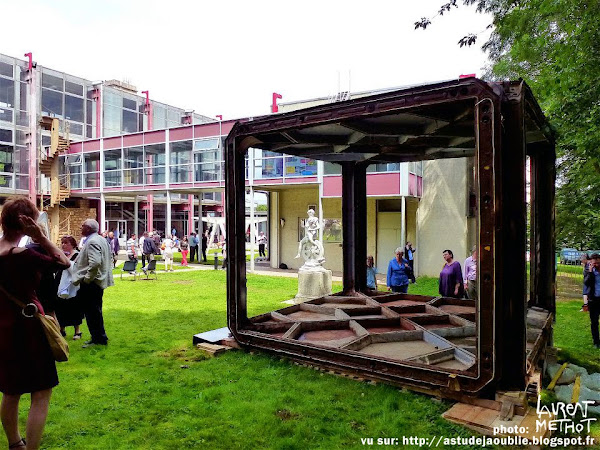

Module exposé au Musée de l’Histoire du Fer de Jarville-la-Malgrange.
photo: Laurent Methot
